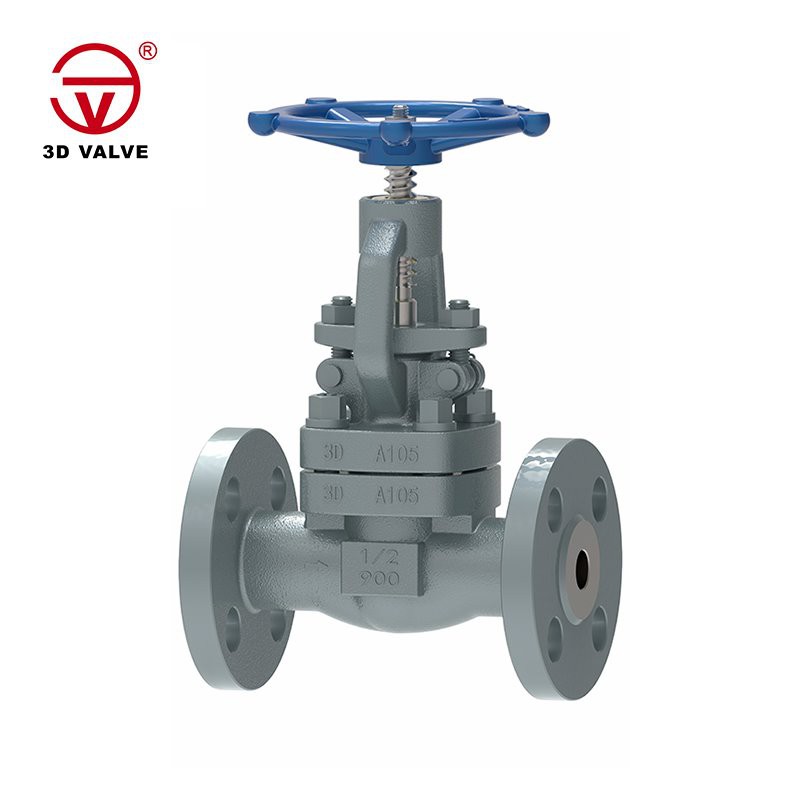

Katup Globe Ujung Bergelang Baja Tempa

Katup globe baja tempa ujung RF: bagian pembuka dan penutup katup adalah cakram berbentuk sumbat, permukaan penyegelannya datar atau berbentuk kerucut, dan cakram bergerak dalam garis lurus di sepanjang garis tengah fluida. Gerakan batang katup adalah tipe batang pengangkat, dan katup globe hanya cocok untuk buka penuh dan tutup penuh, dan tidak diperbolehkan untuk menyetel dan mencekik.

Standar desain sesuai: API 602

Tatap muka: ASME B16.10

Koneksi bergelang: ASME B16.5

Ujung las pantat: ASME B16.25

Ujung pengelasan soket: ASME B16.11

Ujung yang kacau: ASME B1.20.1

Pengujian dan inspeksi: API 598

Umumnya, gaya angkat hanya 1/4 dari port dudukan katup, sehingga memastikan waktu Pembukaan/penutupan yang singkat.
Hanya ada satu permukaan penyegelan pada badan katup dan cakram.

Katup dirancang sebagai struktur penyegelan kursi belakang.

Gunakan kemasan jenis kolaborasi grafit yang fleksibel dan anyaman.

Bahan tubuh: baja tahan karat, baja tempa, baja paduan

Diameter nominal: 1/2"-2 1/2"

Kisaran tekanan:Kelas150-2500(PN10~PN420)

Koneksi akhir: RF

Suhu kerja:-29 derajat -560 derajat

Pengoperasian: Handwheel, Gear Box, Aktuator Listrik, dll.

Untuk memenuhi persyaratan kinerja penyegelan katup, kebocoran harus dicegah. Menurut bagian-bagian yang berbeda dan tingkat kebocoran, situasi kebocoran katup berbeda-beda. Oleh karena itu, upaya pencegahan kebocoran yang berbeda perlu dikedepankan.

Prinsip Penyegelan Katup

Penyegelan adalah untuk mencegah kebocoran, sehingga prinsip penyegelan katup juga dipelajari dari pencegahan kebocoran. Ada dua faktor utama penyebab kebocoran, yang pertama adalah faktor terpenting yang mempengaruhi kinerja penyegelan, yaitu adanya celah antara pasangan penyegelan, dan yang lainnya adalah perbedaan tekanan antara kedua sisi pasangan penyegelan. Prinsip penyegelan katup juga dianalisis dari empat aspek: penyegelan cairan, penyegelan gas, prinsip penyegelan saluran kebocoran, dan pasangan penyegelan katup.

Kemampuan menyegel cairan

Sifat penyegelan cairan dicapai melalui viskositas dan tegangan permukaan cairan. Ketika kapiler yang bocor dari katup terisi gas, tegangan permukaan dapat menolak cairan atau memasukkan cairan ke dalam kapiler. Maka terbentuklah sudut singgung. Jika sudut singgung kurang dari 90 derajat, cairan akan disuntikkan ke dalam tabung kapiler, yang akan menyebabkan kebocoran. Kebocoran terjadi karena sifat medium yang berbeda. Pengujian dengan media yang berbeda akan menghasilkan hasil yang berbeda pada kondisi yang sama. Anda bisa menggunakan air, udara atau minyak tanah. Kebocoran juga terjadi bila sudut singgung lebih besar dari 90 derajat. Karena berkaitan dengan lemak atau lapisan lilin pada permukaan logam. Setelah lapisan film pada permukaan ini larut, karakteristik permukaan logam berubah. Cairan yang sebelumnya dikeluarkan akan menyerang permukaan basah dan bocor. Mengingat keadaan di atas, menurut rumus Poisson, tujuan mencegah kebocoran atau mengurangi kebocoran dapat dicapai dengan mengurangi diameter kapiler dan viskositas medium.

Kemampuan menyegel gas

Menurut rumus Poisson, penyegelan gas berhubungan dengan molekul gas dan viskositas gas. Kebocoran berbanding terbalik dengan panjang kapiler dan viskositas gas, serta berbanding lurus dengan diameter dan gaya penggerak kapiler. Bila diameter kapiler sama dengan derajat kebebasan rata-rata molekul gas, maka molekul gas tersebut akan mengalir ke kapiler dengan gerak termal bebas. Oleh karena itu, ketika kita melakukan uji penyegelan katup, media harus menggunakan air untuk berperan sebagai penyegelan, menggunakan udara atau gas tidak dapat berperan sebagai penyegelan. Sekalipun kita memperkecil diameter kapiler hingga di bawah molekul gas melalui deformasi plastis, aliran gas tidak dapat dihentikan. Alasannya adalah gas masih bisa berdifusi melalui dinding logam. Jadi saat kita melakukan tes gas, kita harus lebih teliti dibandingkan tes cair.

Prinsip Penyegelan Saluran Kebocoran

Segel katup terdiri dari dua bagian: ketidakteraturan yang tersebar pada permukaan bentuk gelombang dan ketidakrataan jarak antar puncak. Dengan syarat gaya regangan elastis sebagian besar bahan logam rendah, jika kita ingin mencapai keadaan tersegel, kita perlu mengedepankan persyaratan yang lebih tinggi untuk gaya tekan bahan logam, yaitu gaya tekan bahan harus melebihi kekuatan tekannya. elastisitas. Oleh karena itu, saat mendesain katup, pasangan penyegel disesuaikan dengan perbedaan kekerasan tertentu. Di bawah pengaruh tekanan, ini akan menghasilkan efek penyegelan deformasi plastis pada tingkat tertentu. Jika semua permukaan perapat terbuat dari bahan logam, tonjolan yang tidak rata akan muncul paling awal, dan deformasi plastis dari tonjolan yang tidak rata ini dapat dihasilkan pada awalnya hanya dengan beban kecil. Ketika permukaan kontak bertambah maka kekasaran permukaan akan menjadi deformasi plastis-elastis. Pada saat ini, kekasaran kedua sisi cekung akan ada. Penting untuk menerapkan beban yang dapat menyebabkan deformasi plastis yang serius pada material di bawahnya dan membuat kedua permukaan bersentuhan erat. Hanya sepanjang garis kontinu dan arah melingkar jalur yang tersisa ini dapat ditutup.

Pasangan Penyegel Katup

Pasangan seal klep merupakan bagian dudukan dan penutup yang saling bersentuhan satu sama lain. Permukaan penyegelan logam rentan terhadap kerusakan media penjepit, korosi sedang, partikel aus, kavitasi dan erosi dalam proses penggunaan. Misalnya, partikel aus. Jika ketidakrataan partikel keausan lebih kecil dari pada permukaan, keakuratan permukaan akan meningkat tanpa penurunan kualitas saat permukaan penyekat masuk. Sebaliknya, keakuratan permukaan akan menurun. Oleh karena itu, ketika memilih partikel keausan, material, kondisi kerja, pelumasan dan korosi pada permukaan penyegelan harus dipertimbangkan secara komprehensif. Seperti halnya partikel aus, ketika kita memilih seal, kita harus mempertimbangkan segala macam faktor yang mempengaruhi kinerjanya secara komprehensif, agar dapat berfungsi sebagai anti bocor. Oleh karena itu perlu dilakukan pemilihan material yang tahan korosi, tahan gores dan tahan erosi. Jika tidak, tanpa persyaratan apa pun, kinerja penyegelan akan sangat berkurang.

Ada banyak faktor yang mempengaruhi penyegelan katup, terutama sebagai berikut:

1. Struktur pasangan penyegelan

Di bawah perubahan suhu atau gaya penyegelan, struktur pasangan penyegel akan berubah. Dan perubahan ini akan mempengaruhi dan merubah interaksi antar pasangan seal, sehingga kinerja dari seal klep menjadi berkurang. Oleh karena itu, ketika memilih seal, perlu memilih seal dengan deformasi elastis. Pada saat yang sama, perhatian harus diberikan pada lebar permukaan penyegelan. Alasannya adalah permukaan kontak dari pasangan penyegel tidak dapat sepenuhnya cocok. Ketika lebar permukaan penyegelan bertambah, gaya yang diperlukan untuk penyegelan harus ditingkatkan.

2. Tekanan spesifik permukaan penyegelan

Tekanan spesifik dari permukaan penyegelan mempengaruhi kinerja penyegelan dan masa pakai katup. Oleh karena itu, tekanan spesifik permukaan perapat juga merupakan faktor yang sangat penting. Dalam kondisi yang sama, tekanan spesifik yang terlalu tinggi akan menyebabkan kerusakan katup, tetapi tekanan spesifik yang terlalu rendah akan menyebabkan kebocoran katup. Oleh karena itu, kita perlu mempertimbangkan sepenuhnya tekanan spesifik yang sesuai dalam desain.

3.Sifat Fisika Medium

Sifat fisik medium juga mempengaruhi kinerja penyegelan katup. Sifat fisik tersebut meliputi suhu, viskositas dan hidrofilisitas permukaan. Perubahan suhu tidak hanya mempengaruhi kendurnya pasangan seal dan perubahan ukuran bagian-bagiannya, tetapi juga mempunyai hubungan yang tidak terpisahkan dengan kekentalan gas. Viskositas gas bertambah atau berkurang seiring dengan kenaikan atau penurunan suhu. Oleh karena itu, untuk mengurangi pengaruh suhu terhadap kinerja penyegelan katup, kita harus merancang pasangan penyegel sebagai dudukan katup elastis dengan kompensasi termal. Viskositas berhubungan dengan permeabilitas fluida. Pada kondisi yang sama, semakin besar viskositas, semakin kecil permeabilitas fluida. Hidrofilisitas permukaan mengacu pada penghilangan lapisan tipis pada permukaan logam. Karena lapisan minyak yang tipis, hidrofilisitas permukaan akan rusak, sehingga menghalangi aliran fluida.

4. Kualitas Pasangan Penyegelan

Kualitas pasangan segel terutama mengacu pada pemilihan bahan, pencocokan, dan pemeriksaan akurasi produksi. Misalnya, segel cakram dan jok berada dalam kesesuaian yang baik, sehingga dapat meningkatkan kemampuan penyegelan. Karakteristik dari gelombang yang lebih melingkar adalah kinerja penyegelan labirin yang baik.

Kebocoran katup sangat umum terjadi dalam kehidupan dan produksi, yang dapat menyebabkan pemborosan atau bahaya bagi kehidupan, seperti kebocoran katup air keran, yang dapat menyebabkan konsekuensi serius, seperti kebocoran perantara yang beracun, berbahaya, mudah terbakar, mudah meledak, dan korosif dalam industri kimia. , dan kecelakaan serius yang mengancam keselamatan pribadi, keselamatan properti, dan pencemaran lingkungan. Katup yang dibuka dan ditutup dengan transmisi putar eksternal memiliki alat penyegel yang digunakan untuk memasang sejumlah cincin pengepakan di gorong-gorong pengepakan untuk mencapai efek penyegelan, tetapi bagaimana dengan kondisi penyegelan? Kebocoran pengisi klep merupakan salah satu bagian klep yang paling rentan, namun kira-kira ada dua penyebabnya.

Segel juga merupakan komponen kunci dalam katup. Kinerja penyegelan katup mengacu pada kemampuan bagian penyegelan katup untuk mencegah kebocoran sedang. Ini adalah indeks kinerja teknis katup yang paling penting.

Ada tiga bagian penyegelan katup:

Kontak antara bagian pembuka dan penutup dan dua permukaan penyegelan dudukan katup; kesesuaian antara pengisi dan batang serta kotak pengepakan; dan hubungan antara badan katup dan penutup katup. Kebocoran sebelumnya disebut kebocoran internal, yang biasa disebut dengan penutupan longgar. Hal ini akan mempengaruhi kemampuan katup untuk memutus medium. Kebocoran internal tidak diperbolehkan untuk katup pemotongan. Kebocoran pada dua tempat terakhir disebut kebocoran, yaitu kebocoran sedang dari dalam ke luar katup.

Kebocoran dapat menyebabkan kerugian material, pencemaran lingkungan, dan kecelakaan serius. Untuk media yang mudah terbakar, meledak, beracun atau radioaktif, kebocoran tidak diperbolehkan, sehingga katup harus memiliki kinerja penyegelan yang andal.

Cara mengatasi masalah seal tidak lalai, valve running, naik, menetes, bocor, banyak terjadi disini. Selanjutnya kita akan membahas penyegelan katup dinamis dan statis.

1. Segel dinamis

Segel dinamis katup, terutama mengacu pada segel batang. Menjaga media di dalam katup agar tidak bocor seiring dengan pergerakan batang katup adalah subjek utama dari segel dinamis katup.

1) Bentuk surat pengepakan

Segel dinamis katup, terutama kotak pengepakan. Bentuk dasar isian surat adalah:

tipe kelenjar

Ini adalah bentuk yang paling banyak.

Bentuknya yang terpadu dapat membedakan banyak detail. Misalnya dari segi baut kompresi dapat dibedakan menjadi baut berbentuk T (untuk katup bertekanan rendah dengan tekanan kurang dari 16 kg/sentimeter persegi), baut berujung ganda dan baut aktif, dll. bersangkutan, dapat dibagi menjadi tipe integral dan tipe gabungan.

Jenis mur kompresi

Valve jenis ini mempunyai ukuran yang kecil, namun gaya kompresinya terbatas, sehingga hanya dapat digunakan pada valve yang berukuran kecil.

2) pengepakan

Di dalam kotak pengepakan, pengepakan bersentuhan langsung dengan batang katup dan diisi dengan kotak pengepakan untuk mencegah kebocoran media. Persyaratan berikut diperlukan untuk pengisi:

(1) Penyegelan yang baik;

(2) ketahanan terhadap korosi;

(3) Koefisien gesekan kecil;

(4) Kesesuaian dengan suhu dan tekanan sedang.

2. Pengisi yang sering digunakan adalah:

(1) Pengepakan asbes: Pengepakan asbes memiliki ketahanan panas dan ketahanan korosi yang baik, namun bila digunakan dalam potongan kecil, efek penyegelannya tidak aman dan selalu diresapi atau ditambahkan dengan bahan lain. Pengepakan asbes terendam minyak: Ada dua bentuk struktur dasar, yang satu memutar, yang lain merajut. Itu juga dapat dibagi menjadi lingkaran dan kotak.

(2) Pengepakan jalinan Polytetrafluoroethylene: Pita PTFE jalinan memiliki ketahanan korosi yang sangat baik dan dapat digunakan dalam media kriogenik.

(3) Cincin-O karet: Di bawah tekanan rendah, efek penyegelannya sangat baik. Temperatur penggunaan dibatasi, misalnya karet alam hanya dapat digunakan pada suhu 60 C.

(4) Pengisi cetakan plastik: umumnya dibuat menjadi tiga bagian, tetapi juga dapat dibuat menjadi bentuk lain. Polytetrafluoroethylene (PTFE) adalah plastik yang paling umum digunakan.

Selain itu, misalnya, pada katup uap 250 C, ketika panci asbes dan cincin timah saling tumpang tindih, kebocoran akan berkurang; dengan katup, medianya sering diubah. Jika panci asbes dan sabuk bahan baku PTFE digunakan bersamaan, efek penyegelan akan lebih baik. Molibdenum disulfida (M0S2) atau pelumas lainnya dapat ditambahkan untuk mengurangi gesekan pada batang.

Pengisi baru sedang dicari. Misalnya, serat poliakrilonitril diresapi dengan emulsi politetrafluoroetilen, kemudian dioksidasi terlebih dahulu, lalu disinter dan ditekan dalam cetakan, sehingga bahan pengemas dapat dibentuk dengan kinerja penyegelan yang baik. Jika kemasan bergelombang terbuat dari lembaran baja tahan karat dan asbes, maka dapat tahan terhadap suhu tinggi, tekanan tinggi, dan erosi.

3. Segel bawah

Dengan pesatnya pertumbuhan industri kimia dan industri energi atom serta meningkatnya bahan yang mudah terbakar, mudah meledak, sangat beracun, dan radioaktif, persyaratan yang lebih ketat telah diterapkan pada penyegelan katup. Di beberapa tempat, penyegelan pengisi tidak dapat digunakan, dan bentuk penyegelan baru, penyegelan bellow, telah diterapkan. Seal jenis ini tidak memerlukan filler atau disebut juga dengan seal non filler.

Kedua ujung bellow dilas ke bagian lain. Ketika batang katup naik dan turun, bellow berkontraksi dan bellow tidak bocor, sehingga media tidak bisa bocor keluar. Demi keamanan, segel ganda dari bellow dan pengisi sering digunakan.

Segel statis biasanya mengacu pada segel antara dua permukaan stasioner. Metode penyegelan utama adalah dengan menggunakan gasket.

(1) Bahan bukan logam:seperti kertas, linen, kulit sapi, produk asbes, plastik, karet, dll.

Kertas, linen, Kraft dan sebagainya, dengan lubang kapiler, mudah ditembus, penggunaan harus diresapi dengan minyak, lilin atau bahan kedap lainnya. Katup jarang digunakan secara umum.

Produk asbes, sabuk asbes, tali, papan dan papan karet asbes. Diantaranya, lembaran karet asbes memiliki struktur kompak, ketahanan tekanan yang baik, dan ketahanan suhu yang baik. Ini banyak digunakan dalam hubungan antara katup itu sendiri dan flensa katup dan pipa.

Produk plastik memiliki ketahanan korosi yang baik dan banyak digunakan. Varietasnya termasuk polietilen, polipropilen, polivinil klorida lunak, politetrafluoroetilen, nilon 66, nilon 1010, dll.

Produk karet, kualitas lembut, semua jenis Divisi Karet memiliki ketahanan asam, alkali, minyak, air laut tertentu. Varietasnya meliputi karet alam, karet stirena-butadiena, karet nitril-butadiena, karet kloroprena, karet isobutadiena, karet poliuretan, karet fluor, dll.

(2) Bahan logam:Secara umum, material logam memiliki kekuatan tinggi dan ketahanan suhu tinggi. Namun timbal sebenarnya tidak seperti itu, hanya karena tahan terhadap asam sulfat encer. Varietas yang umum digunakan adalah kuningan, tembaga, aluminium, baja karbon rendah, baja tahan karat, paduan Monel, perak, nikel dan sebagainya.

(3) Bahan komposit:seperti gasket yang dibungkus logam (asbes internal), gasket bentuk gelombang gabungan, gasket yang dibungkus, dll.

Saat menggunakan katup, paking asli sering kali diganti dalam keadaan tertentu. Gasket yang sering ada adalah: paking pipih karet, ring O karet, paking pipih plastik, paking berbalut PTFE, paking karet asbes, paking pipih logam, paking logam berbentuk khusus, paking berbungkus logam, paking bergelombang, paking terbungkus dan lain sebagainya.

(1) Gasket datar karet:mudah berubah bentuk, tidak sulit ditekan, tetapi tahan tekanan dan suhu buruk, hanya untuk tekanan rendah, suhu rendah. Karet alam memiliki ketahanan asam dan alkali tertentu, suhu penggunaan tidak boleh melebihi 60 C; karet kloroprena juga tahan terhadap asam dan alkali tertentu, suhu penggunaan 80 C; ketahanan minyak karet butadiena nitril, dapat digunakan hingga 80 C; karet fluor memiliki ketahanan korosi yang baik, ketahanan suhu lebih baik dari karet biasa, dapat digunakan pada media 150 C.

(2) Mesin cuci karet O:Bentuk penampangnya bulat dan memiliki efek mengencangkan sendiri. Efek penyegelannya lebih baik daripada mesin cuci datar, dan gaya pengencangannya lebih kecil.

(3) Gasket datar plastik:Karakteristik plastik yang paling penting adalah ketahanan korosi yang baik, dan sebagian besar plastik memiliki ketahanan suhu yang buruk. Polytetrafluoroethylene (PTFE) adalah mahkota plastik. Ini memiliki ketahanan korosi yang sangat baik dan rentang suhu yang luas. Dapat digunakan dalam jangka waktu lama pada kisaran suhu - 180 ~200 ~C.

(4) Gasket terbungkus Polytetrafluoroethylene (PTFE):untuk memperkaya dan menguraikan keunggulan PTFE, sekaligus menutupi kesalahan elastisitasnya yang buruk, buatlah gasket karet berbalut PTFE atau karet asbes. Dengan cara ini, tidak hanya memiliki ketahanan terhadap korosi yang sama dengan paking datar PTFE, tetapi juga memiliki elastisitas yang sangat baik, meningkatkan efek penyegelan dan mengurangi gaya tekan.

(5) Gasket karet asbes:dipotong dari lembaran karet asbes. Komponennya adalah 60-80% asbes dan 10-20% karet, serta bahan pengisi dan vulkanisator. Ini memiliki ketahanan panas yang baik, tahan dingin, stabilitas kimia, pasokan melimpah, harga murah. Saat digunakan, gaya kompresi tidak perlu terlalu besar. Dapat menempel pada logam, sebaiknya dilapisi dengan bubuk grafit, untuk menghindari kesulitan pembongkaran.

(6) Cincin logam panas datar:timbal, tahan suhu 100 C; aluminium 430 C; tembaga 315 C; baja karbon rendah 550 C; perak 650 C; nikel 810 C; Paduan monel (nikel-tembaga) 810 C, baja tahan karat 870 C. Diantaranya, timbal memiliki ketahanan tekanan yang buruk, aluminium tahan 64 kg/cm persegi, dan bahan lain tahan tekanan tinggi.

(7) Gasket heteroseksual logam:

Mesin cuci lensa: mengencangkan sendiri, digunakan pada katup bertekanan tinggi.

Mesin cuci elips: juga termasuk dalam mesin cuci self-tightening bertekanan tinggi.

Gasket ganda berbentuk kerucut: Digunakan untuk penyegelan yang hati-hati dalam tekanan tinggi.

Selain itu ada juga yang berbentuk persegi, wajik, segitiga, gigi, ekor walet, B, C, dll, umumnya hanya digunakan pada katup bertekanan tinggi dan sedang.

(8) Gasket pembungkus logam:Logam memiliki ketahanan suhu dan tekanan yang sangat baik, serta elastisitas yang sangat baik. Bahan pembungkusnya adalah aluminium, tembaga, baja karbon rendah, baja tahan karat, paduan monel, dll. Diisi dengan asbes, polytetrafluoroethylene, serat kaca dan sebagainya.

(9) Gasket bentuk gelombang:Ini memiliki karakteristik gaya pemadatan yang kecil dan efek penyegelan yang baik. Kombinasi logam dan nonlogam sering digunakan.

(10) Gasket terjerat:Ini adalah sabuk logam yang sangat tipis dan sabuk non-logam yang berdekatan, dililitkan pada penampang melingkar berlapis-lapis, bergelombang, memiliki elastisitas dan penyegelan yang baik. Strip logam dapat dibuat dengan baja 08, 0Cr13, 1Cr13, 2Cr13, 1Cr18Ni9Ti, tembaga, aluminium, titanium, dan paduan Monel. Bahan pita non-logam antara lain asbes, polytetrafluoroethylene dan sebagainya.

Di atas, beberapa gambar dicantumkan saat menjelaskan kinerja penyegelan gasket. Perlu diperhatikan bahwa angka-angka ini berkaitan erat dengan bentuk flensa, kondisi medium, dan teknologi pemasangan. Mereka dapat melompati, tidak dapat dijangkau, tahan terhadap tekanan dan suhu, dan juga dapat diubah menjadi satu sama lain. Misalnya, ketika suhu tinggi, resistansi terhadap tekanan sering kali menurun. Masalah-masalah halus ini hanya dapat diapresiasi dalam praktik.

Bahan penyegel katup merupakan bagian penting dari penyegelan katup, yang bertindak sebagai permukaan kontak langsung dari penyegelan katup. Apa bahan penyegel untuk katup? Kita tahu bahwa ada dua jenis bahan cincin penyegel untuk katup: logam dan non-logam.

Bahan penyegel katup merupakan bagian penting dari penyegelan katup, yang bertindak sebagai permukaan kontak langsung dari penyegelan katup. Apa bahan penyegel untuk katup? Kita tahu bahwa ada dua jenis bahan cincin penyegel untuk katup: logam dan non-logam. Berikut ini pengenalan singkat tentang penggunaan berbagai bahan penyegel, serta jenis katup yang umum digunakan.

1. Karet sintetis

Sifat komprehensif karet sintetis, seperti tahan minyak, tahan suhu dan tahan korosi, lebih unggul dibandingkan karet alam. Umumnya suhu penggunaan karet sintetis kurang dari 150 C, dan karet alam kurang dari 60 C. Karet digunakan untuk menyegel katup seperti katup globe, katup gerbang, katup diafragma, katup kupu-kupu, katup periksa, dan katup jepit. dengan tekanan nominal PN kurang dari 1 MPa.

2. Nilon

Nilon memiliki karakteristik koefisien gesekan yang rendah dan ketahanan korosi yang baik. Nilon banyak digunakan pada katup bola dan katup globe dengan suhu T <90 C, tekanan nominal PN <32 MPa, dll.

3. Teflon

Polytetrafluoroethylene (PTFE) banyak digunakan pada katup globe, katup gerbang, dan katup bola dengan suhu T < 232 C dan tekanan nominal PN < 6,4 MPa.

4. Besi cor

Besi tuang digunakan untuk gate valve, globe valve, plug valve untuk gas dan oli, dll dengan temperatur T < 100 C, tekanan nominal PN < 1,6MPa.

5. Paduan babbitt

Paduan Babbitt digunakan untuk katup penutup amonia dengan suhu t-70~150 C dan tekanan nominal PN < 2,5 MPa.

6. Paduan tembaga

Bahan umum paduan tembaga adalah 6-6-3 perunggu timah dan 58-2-2 kuningan mangan. Paduan tembaga memiliki ketahanan aus yang baik. Sangat cocok untuk air dan uap dengan suhu T < 200 C dan tekanan nominal PN < 1,6 MPa. Hal ini sering digunakan pada katup gerbang, katup globe, katup periksa, katup ayam, dll.

7. Baja tahan karat kromium

Nilai baja tahan karat kromium yang umum digunakan adalah 2Cr13 dan 3Cr13, yang memiliki ketahanan korosi yang baik setelah pendinginan dan temper. Biasanya digunakan pada katup air, uap dan minyak bumi dengan suhu T < 450 C dan tekanan nominal PN < 32MPa.

8. Baja tahan karat kromium-nikel-titanium

Baja tahan karat kromium-nikel-titanium yang umum digunakan merk 1Cr18Ni9ti, memiliki ketahanan korosi yang baik, ketahanan erosi dan tahan panas. Sangat cocok untuk steam, asam nitrat dan media lainnya dengan suhu T < 600 C dan tekanan nominal PN < 6,4 MPa. Ini digunakan untuk katup globe, katup bola, dll.

9. Baja nitridasi

Merek baja nitridasi yang umum adalah 38CrMoAlA, yang memiliki ketahanan korosi dan ketahanan abrasi yang baik setelah perawatan karburasi. Ini biasa digunakan pada katup gerbang pembangkit listrik dengan suhu T <540 C dan tekanan nominal PN <10MPa.

10.Boronisasi

Boronisasi diproses langsung dari bahan badan katup atau badan cakram, dan kemudian perlakuan permukaan yang diboronisasi. Permukaan penyegelan memiliki ketahanan aus yang baik. Digunakan untuk katup limbah pembangkit listrik.
