Deskripsi

Parameter teknis

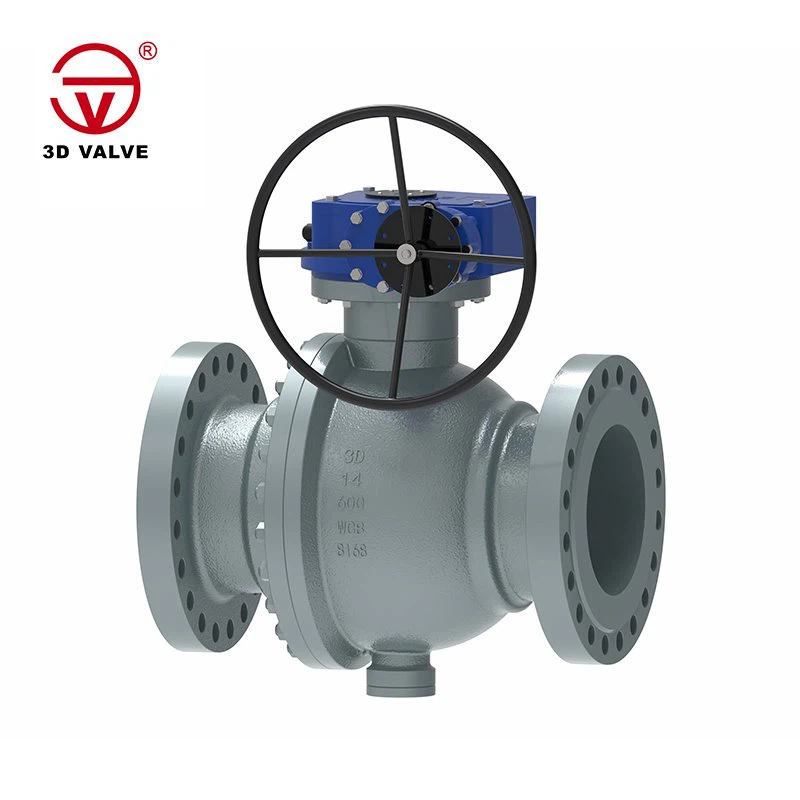

Katup bola yang dipasang di trunnion yang dioperasikan dengan roda gigi telah dirancang tipe bodi dua bagian atau tipe bodi tiga bagian dan dengan dua dudukan mengambang, yang dapat digerakkan di bawah tekanan sedang. Di bawah bagian bawah kursi, pegas pra-pemuatan kursi diposisikan untuk memastikan dua kursi mengambang dapat menempelkan permukaan bola dengan erat, selain itu, tekanan sedang juga dapat mendorong kursi untuk memasang bola dengan erat untuk memastikan penyegelan lebih andal.

Katup bola yang dipasang di trunnion yang dioperasikan dengan roda gigi dilengkapi dengan cincin segel dudukan yang dapat digerakkan yang dapat menghasilkan perpindahan di bawah tekanan sedang. Jika ada tekanan sedang, tekanan tersebut akan menekan cincin segel dudukan katup ke bola dengan erat, menjamin kinerja penyegelan katup bola.

Berdasarkan permintaan, perlengkapan pelumasan sealant dipasang. Jika terjadi kerusakan pada sisipan kursi atau segel batang, kebocoran eksternal atau internal dapat terjadi. Injeksi sealant darurat dapat menyelamatkan integritas katup dengan memasang segel sealant di sekitar batang atau di antara dudukan dan bola hingga katup dapat diservis dengan benar.

Pegas yang disediakan di batang memungkinkan muatan statis dialirkan ke pipa. Dengan cara ini, muatan elektrostatis pada bola dihilangkan.

Batangnya tidak bergantung pada bola dan merupakan desain anti ledakan. Sebagai bagian integral, batang mempunyai flensa di sisi bawahnya. Karena desainnya yang spesifik, flensa batang mencegah batang meledak. Fitur ini juga memungkinkan penggantian bola dengan sambungan kawin yang proporsional, sehingga batang tidak terpengaruh oleh gaya dorong samping.

Prinsip bekerja

Bola katup bola trunnion adalah trunnion dan ditopang oleh dua sumbu tetap yang dihubungkan dengan bola. Ketika ditutup, di bawah pengaruh tekanan sedang, bola tidak akan menghasilkan perpindahan. Biasanya poros atas dan bawah yang dihubungkan dengan bola dilengkapi dengan bantalan gelinding atau bantalan geser. Untuk mengurangi gaya gesekan jurnal saat membuka dan menutup. Kurangi torsi pengoperasian. Katup bola trunnion ini cocok untuk katup bola berdimensi besar. Bola katup bola trunnion dudukan logam dipasang pada dua batang atas dan bawah. Saat bekerja, tekanan fluida tidak akan menyebabkan bola bergerak menuju dudukan katup, dan dudukan katup tidak akan berubah bentuk karena tekanan yang berlebihan. Bagian batang katup dilengkapi dengan bantalan pelumasan sendiri, yang mengurangi gesekan dan memiliki torsi sakelar kecil. Kedua kursi telah dikencangkan sebelumnya pada pegas. Segelnya bertatahkan PTFE pada perlengkapan baja, dan bagian belakang cincin baja dilengkapi dengan pegas untuk memastikan dudukan katup dekat dengan bola. Ketika peningkatan tekanan yang tidak normal di ruang katup melebihi gaya pengencangan pegas, dudukan katup mundur dari bola untuk mencapai efek pelepas tekanan otomatis, dan dudukan katup diatur ulang secara otomatis setelah tekanan. Struktur canggih membuat kinerja penyegelan katup bola trunnion stabil, hemat tenaga kerja, dan masa pakai yang lama, yang sangat cocok untuk jaringan pipa jarak jauh dan jaringan pipa umum.
